瀏覽器渲染流程：從 DOM、CSSOM 到 Layout 與 Paint
透過前面的 HTML、CSS、Script 與 Event Loop，我們已經知道資源被發現、下載和執行的時機會彼此影響。當瀏覽器拿到這些內容後，Renderer Process 還要把它們一步步轉換成使用者看得到的畫面。粗略來說，流程會經過 DOM 建構、樣式計算、Layout、Paint、Rasterization 跟 Compositing；不過這些階段並不是每次更新都會全部重跑，實際執行時也可能彼此重疊。
這篇會先把重點放在 DOM、CSSOM、Layout 與 Paint，建立整體渲染流程的概念，再回頭看畫面更新時，哪些變動會觸發 Reflow、Repaint 或 Compositing。至於 Chromium 如何把 Layer 拆成 Tile、Rasterize 成 pixel 資源，再透過 Viz 顯示到螢幕，會留到下一篇 Chromium Compositing 的運作機制繼續深入。
DOM Tree
DOM Tree 並不是 HTML tag 本身，而是瀏覽器解析 HTML 後建立的文件結構。Renderer 收到 HTML bytes 之後，會把它們解碼成字元、轉換成 token，再建立 node 並組成 DOM Tree；JavaScript 也可以透過 DOM API 讀取或修改這份結構。
這個階段主要描述文件結構，不會把最終的 computed styles 直接存進 DOM。即使網頁沒有提供任何 CSS，瀏覽器後續仍會套用瀏覽器的預設樣式，所以並不是畫面完全沒有樣式喔！
CSSOM Tree
CSS 會經過解析並建立 CSSOM，但它的組成方式跟 DOM Tree 不完全一樣。CSSOM 保存 stylesheet 中的 rule，瀏覽器接著會比對 selector、處理 cascade 與 inheritance，替 DOM node 算出 computed style。

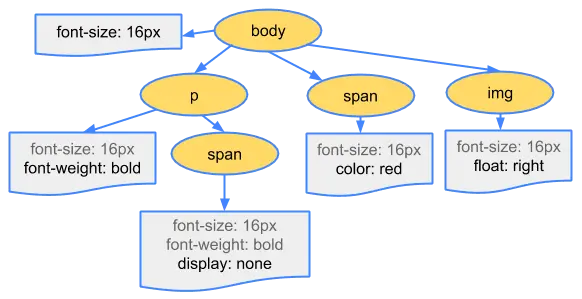

這張圖就在說 body 的 font-size 會被子元素繼承，而 p、span 與 img 也會套用各自符合的 CSS rule。到這裡可以先把 DOM Tree 和 CSSOM 理解成兩份不同的資料，再由樣式計算把元素與最終樣式連起來。
Render Tree
那在 DOM Tree 跟 CSSOM 都準備好之後，是不是就可以直接把兩棵 Tree 合起來了？其實這時候還要先注意 JavaScript，因為它可以修改 DOM，也可以調整 CSS。假如 HTML parser 遇到一般的 <script>，就可能先停下來執行 script，等執行完成後再繼續解析；不過 async、defer 和 module script 的執行時機又不太一樣，所以並不是所有 JavaScript 都會固定卡在這個位置。
簡單來說，我們真正要關心的不是 JavaScript 一定在哪一個階段執行，而是它有沒有改變 DOM 或 style。只要內容發生變化，瀏覽器就會重新判斷後面的 Layout、Paint 或 Compositing 要不要更新。
接著把 DOM 結構跟 computed styles 放在一起之後，就會得到許多教學中所說的 Render Tree。可以先把它想成一份「哪些內容需要參與畫面呈現」的整理結果，這樣後面的 Layout 才知道要替哪些內容計算尺寸和位置。
不過這邊要先補充一下：現代 Chromium 的文件不一定會把 Render Tree 當成一個固定名稱的單一資料結構，而是直接說明瀏覽器會根據 DOM 與 computed styles 建立 Layout Tree。所以這篇保留 Render Tree 這個名稱，主要是方便我們理解 HTML 結構跟 CSS 樣式是怎麼接在一起，不需要太糾結它在 Chromium 原始碼中是不是真的有一棵叫做 Render Tree 的 Tree。
從圖中可以看到，display: none 的 span 不會產生 Layout Box，也就不會進入後面的 Layout；但 visibility: hidden 只是把內容藏起來，原本占用的空間還是會保留。反過來說，帶有內容的 ::before、::after 雖然不在 DOM 裡，卻還是可能參與後續的 Layout。
所以 DOM 裡有沒有這個 node，跟它最後會不會占用畫面空間，其實是兩件不同的事。
Layout、Paint、Layer
那知道哪些內容要參與呈現之後，接下來就可以進入 Layout。Layout 要處理的事情很直接：算出每個元素到底多大、要放在哪裡，以及彼此該怎麼排列。以下面的 HTML 來說，瀏覽器會根據 Viewport、Box Model、字型與內容，算出 header、section 和 .modal 實際占用的空間。
不過這些元素不是各算各的。假如文字換行讓 section 變高，後面的內容位置也可能一起往下移動；也就是說，一個元素的 Layout 結果，很可能會影響其他元素。
<header>Header</header>
<main>
<section>文章內容</section>
<div class="modal">彈窗</div>
</main>完成 Layout 之後，Paint 會依照正確的繪製順序建立 display items，記錄背景、文字與其他內容要先畫誰、後畫誰。z-index 與 stacking context 影響的疊放順序，主要就是在這裡反映到繪製結果中。
接著 Blink 會把 Paint 結果整理成可交給 Compositor 的 Layer 與相關屬性。Layer 不等於 DOM element，也不只是用來決定誰蓋住誰；它是瀏覽器為了 Rasterization 與 Compositing 所建立的內部單位。以下面的概念圖來說，假設網頁被拆成四個 Layer：
- Layer 1：一般頁面內容
- Layer 2：固定在畫面上方的 header
- Layer 3：正在做動畫的卡片
- Layer 4：浮在最上面的 modal
這只是一個方便理解的例子，不代表只要使用 position: fixed、動畫或 modal 就一定會各自產生獨立 Layer。瀏覽器會依照內容、屬性與 Compositing Reasons 決定實際的 Layer 結構，再把這些 Layer 組成我們操作瀏覽器時看得到的畫面。
Rasterization 與 Compositing
Main Thread 完成 Paint 資訊與 Layer 後，會透過 Commit 把需要的資料交給 Compositor Thread。接著 Rasterization 會執行 Paint 留下的繪製指令，把內容轉成 bitmap 或 GPU texture 等 pixel 資源；Compositing 再決定這些資源要放在哪裡、以什麼順序疊合，最後組成使用者看到的畫面。
所以 Rasterization 跟 Compositing 是兩個不同的動作：Rasterization 負責「產生 pixel 資源」，Compositing 則負責「使用這些資源組出 Frame」。有些流程圖會把 Rasterization 一起畫在廣義的 Compositing 階段中，因為兩者都在準備最後要送出的畫面；但把它們分開理解，整個流程會清楚很多！
這篇先掌握兩者在整體渲染流程中的位置就好，接著回到日常開發中更常遇到的問題：當 CSS 發生變動時，瀏覽器究竟需要重新執行哪些階段？
如果要優化渲染流程的話，該怎麼做呢？
前面講的是畫面初次載入並渲染完成的過程，但網頁在互動或播放動畫時，也可能讓瀏覽器重新更新畫面。這時不一定會把整條 pipeline 全部重跑，而是看這次變動影響到哪個階段：有些會經過 Layout、Paint 與 Compositing，有些可以略過 Layout，還有一些只需要 Compositing。
這裡常聽到的 reflow，通常是在說重新執行 Layout；repaint 是重新執行 Paint；compositing 則是重新組合 Layer。它們不是三選一的獨立工作：如果變動影響 Layout，受影響的內容通常還要接著 Paint 與 Compositing；如果只影響 Paint，就能略過 Layout；只有 Compositor 能直接處理的更新，才有機會略過前面兩個階段。
所以優化時的方向是避免不必要的 Layout 與 Paint。尤其是每一幀都會執行的動畫，如果能走 Compositor-only 路徑，就能減少 Main Thread 的工作；但實際有沒有走到這條路徑，還是要以瀏覽器的執行結果為準。
Reflow
當 CSS 變動影響元素的尺寸、位置或排版關係時，通常就需要重新 Layout，也就是常說的 Reflow。例如改變 margin、padding、width、height，或是定位元素的 top、right、bottom、left。
影響範圍不一定是整個頁面，瀏覽器會盡量只更新受影響的部分；不過一個元素的尺寸或位置改變，仍可能連帶影響周圍甚至後續元素的 Layout。
Repaint
如果變動不影響元素的尺寸、位置或排版關係，卻改變了元素要怎麼被畫出來，通常可以略過 Layout，直接進入 Paint。例如修改 background-image、color 或 box-shadow。Paint 完成後，瀏覽器仍要把更新後的內容重新合成到畫面上。
Compositing
當更新只改變 Compositor 能處理的屬性，例如 transform 或 opacity，而且需要的 Layer 與 pixel 資源都已經準備好時，瀏覽器就有機會略過 Layout 與 Paint，直接重新組合 Frame。
這類更新可以由 Compositor Thread 處理，不必每一幀都回到 Main Thread，這樣就可以盡量降低 Main Thread 的負擔！
要怎麼看 CSS 屬性到底會觸發到什麼階段呢？
想先理解常見屬性的分類，可以瀏覽 CSS Triggers；不過網站也明確提醒目前的 browser data 已經過時，所以不要把它當成實際效能依據。比較可靠的方式，是用 Chrome DevTools 的 Performance 面板 錄製互動，再查看 Main track 裡有沒有出現 Recalculate Style、Layout、Paint 或 Composite Layers。
主原則還是一樣：製作高頻率動畫時，可以優先考慮 transform 或 opacity，再透過實際量測確認效果，而不是只看屬性名稱就直接下結論！
到這裡，我們已經能從 CSS 變動一路判斷它可能經過哪些渲染階段。接下來就可以進入下一篇 Chromium Compositing 的運作機制，看看 Compositor 如何把 pixel 資源組成 Frame，以及這套機制為什麼會影響動畫效能。
